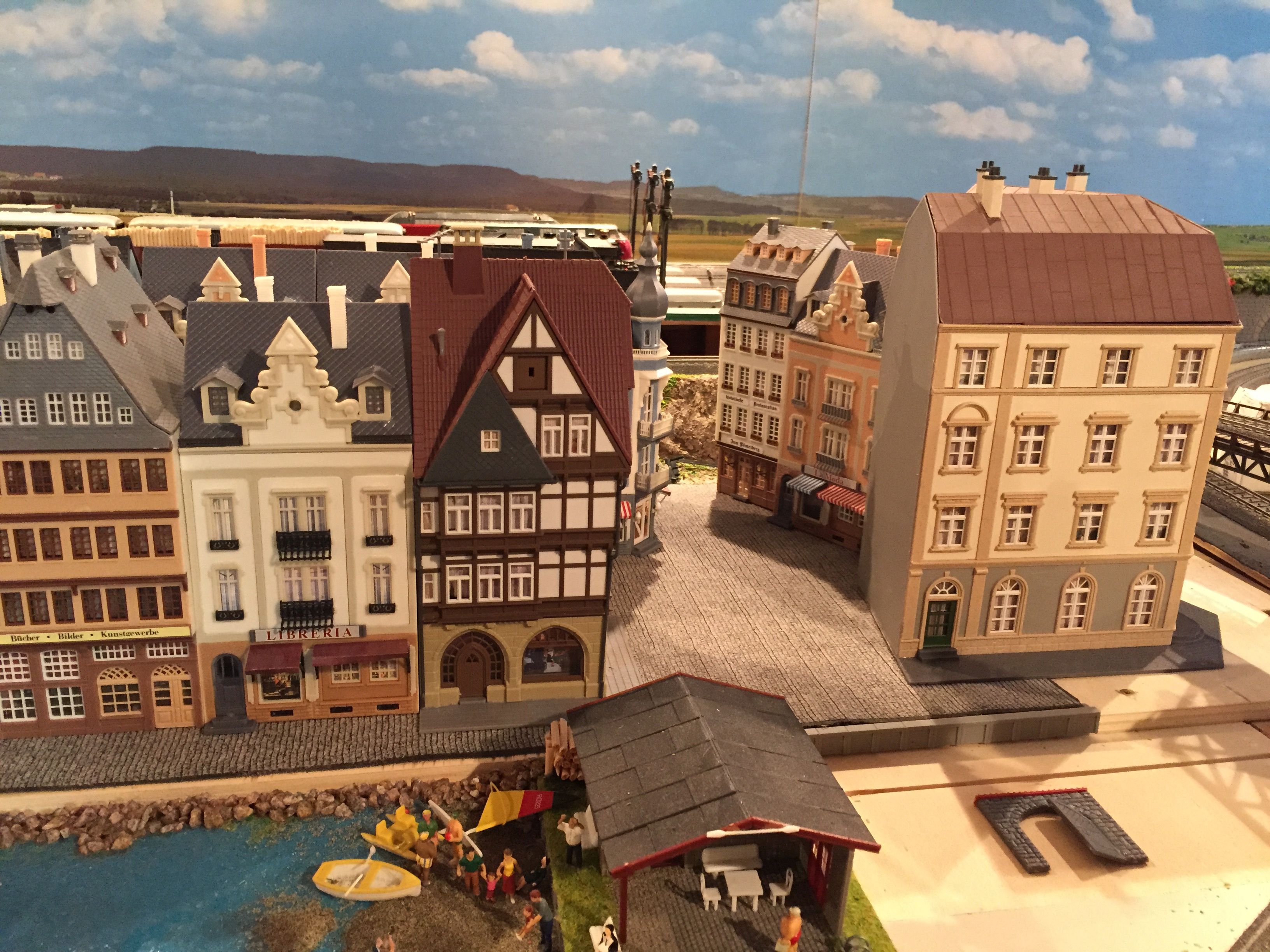

In der "Altstadt" werden LEDs hinter diverse Fenster gebaut, damit "belebte Häuser" realisiert werden können.
Da es sich insgesamt um 11 Altstadthäuser handelt, bekommen sie einen eigenen Arduino, um genügend
Kanäle zu haben.

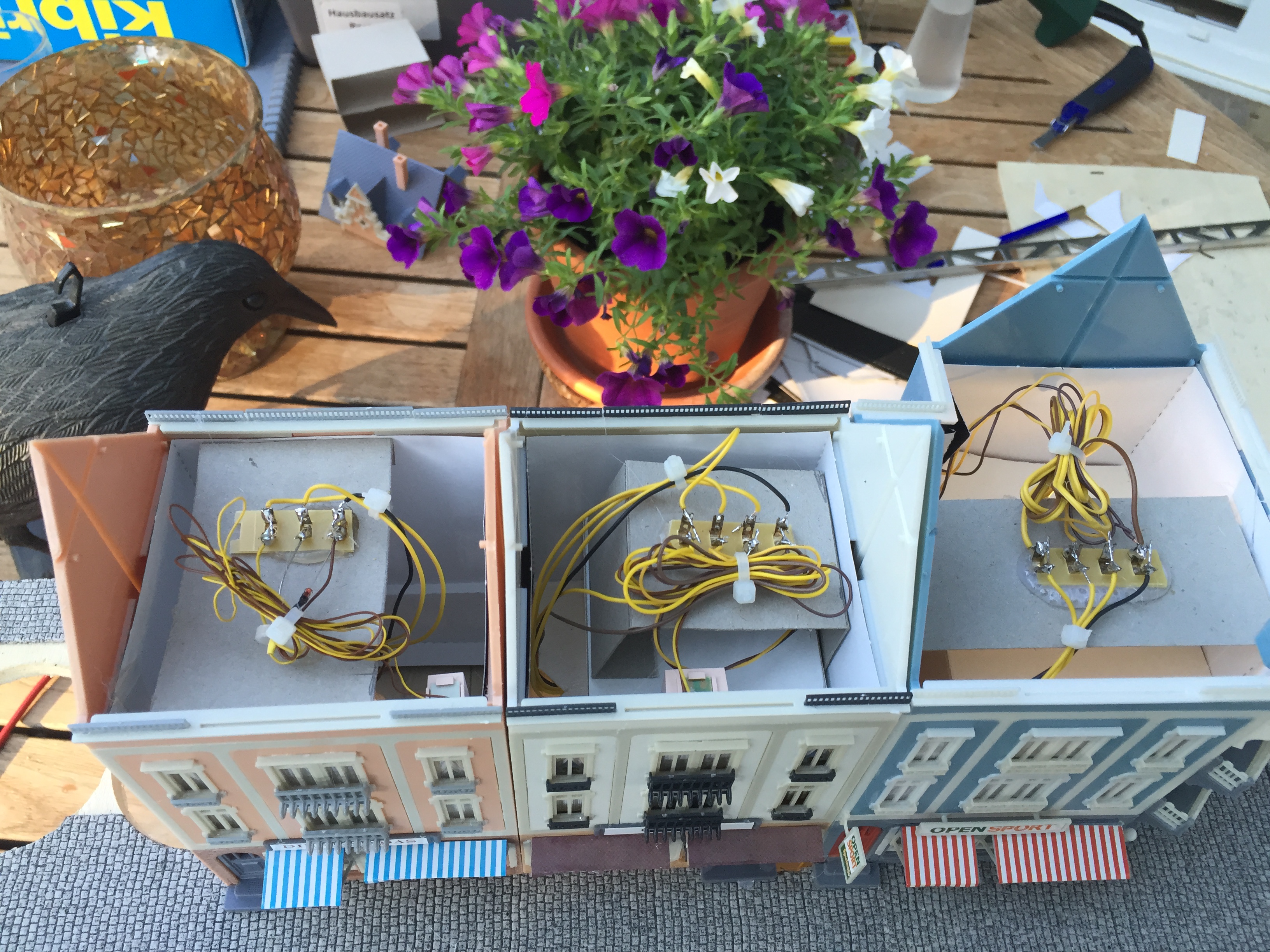

Der gemeinsame Pol ist zwar schon im Haus zusammengefasst, aber pro Haus kommen dann immer noch
10-15 Drähte zusammen.

Da die Viessmann Fensterbeleuchtungen mit ca 15 V arbeiten, also muss hinter jeden Arduino Ausgang ein
Relais geschaltet werden.

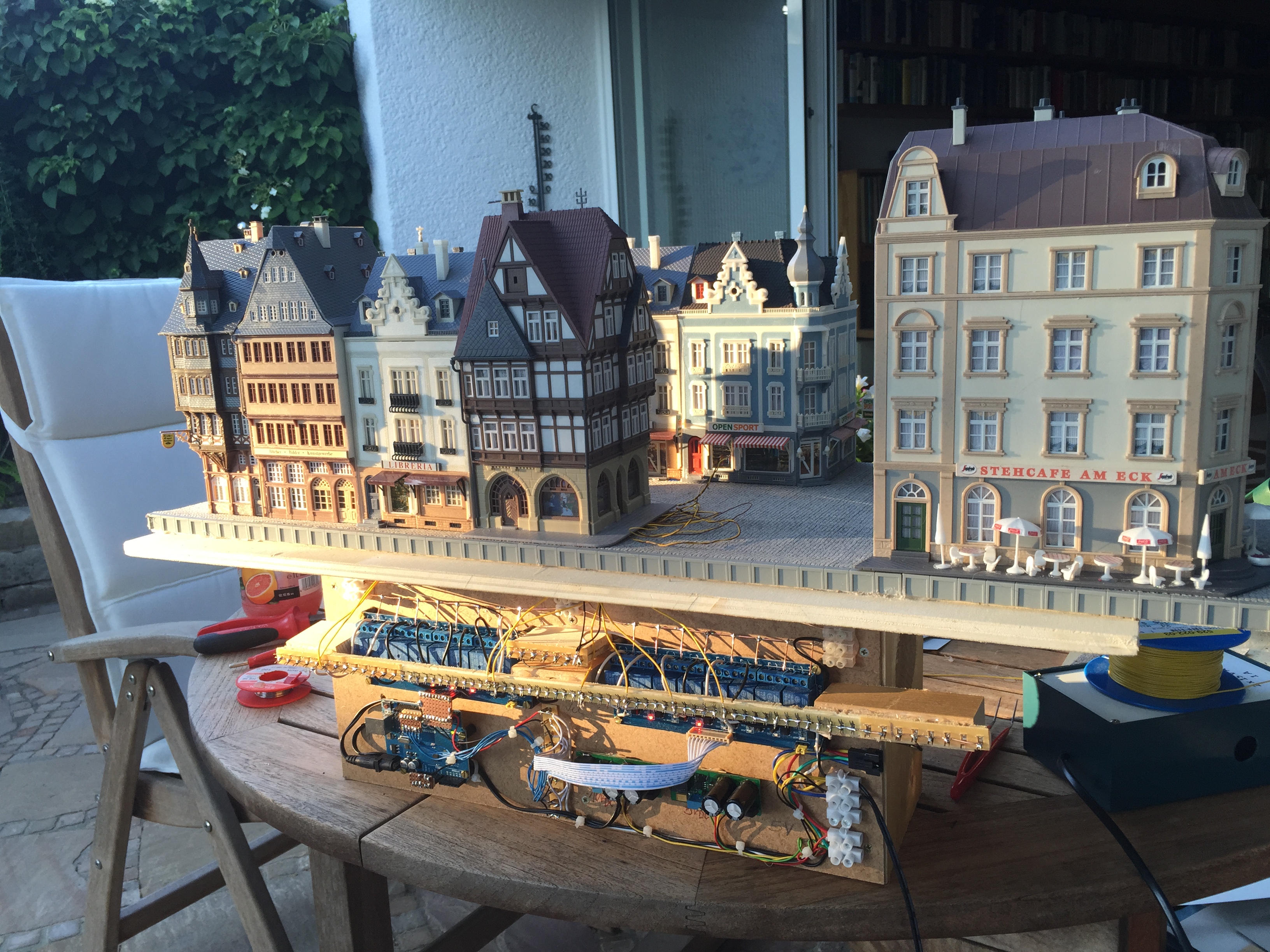

Ein Arduino, zwei Relaiskarten, zwei Step-down Converter sind unter der Einsatzplatte angebracht.
Ich speise 15 V DC über eine Steckverbindung ein und mache meine 9 V für den Arduino und meine 5V für die beiden Relaisplatinen über je einen Step-Down Converter

Damit die Stadt und die Verdrahtung bequem zu bauen ist, wurde sie auf eine 10 mm Sperrholzplatte gesetzt,
die in einen Ausschnitt auf der Anlage passt. Damit kann der komplette Einsatz rasch rausgenommen werden.

Darunter sind Füße, damit beim Löten gut an den Arduino plus Peripherie zu kommen ist, wenn die Platte auf dem Schreibtisch steht.

In der Hoffnung, dass die LEDs wartungsfrei sind, werden die Häuser auf dem Pflaster mit 4 Tropfen
Schmelzkleber fixiert, nachdem alle Drähte durch ein Loch nach unten geführt sind.

.Nach einer Stellprobe kann endgültig eingebaut werden.
